數控刀具選型時需要注意哪些事項

2018-07-13 12:09:56 友啟工具

 車削數控刀具類

　　無論選什么車削刀具一定要了解的是：

　　車加工的材質是什么？用什么車床加工？精車還是粗車？有無圖紙要求？壓緊方式是什么？刀桿的刀方多少？刀片型號？

一、外圓車刀

　　要求刀具的主偏角為多少度？圖紙要求是什么樣的？加工的材料是什么？粗糙度要求是什么樣？

二、內孔車刀

　　直徑多大？孔深多少？機床刀套內徑多大？內孔有沒有干涉？

三、切槽刀

　　要切深多少？槽寬多少？是端面槽外圓槽還是內孔槽刀？
       在端面槽加工時候需要注意最大加工直徑與最小加工直徑是多少？

四、切斷刀

　　切多大的直徑？要求槽寬多少？

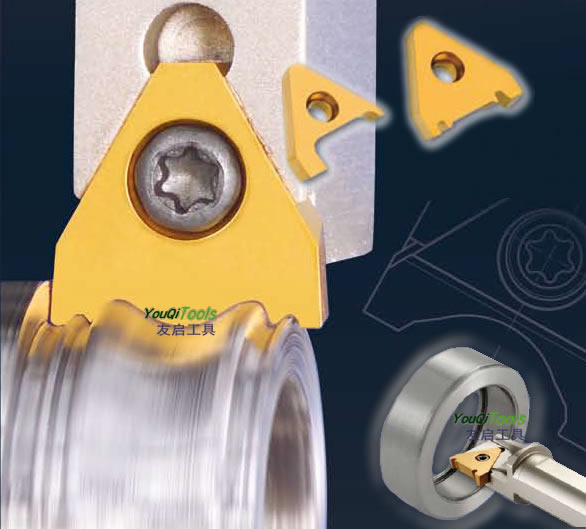

五、螺紋車刀

　　螺紋車刀正反手？車外螺紋還是內螺紋？公制還是英制？螺距是多少？

刀夾類

　　銑刀刀柄的選擇：（以加工中心為例）

　　刀具與機床的連接方式是什么？BTNTCATISOR8DINEHSKMT

1．鉆夾與裝夾類

　　要彈性夾頭類還是三爪定心類？裝多大的刀具？強力筒夾或ER多少？

　　莫氏錐柄類的幾號的柄？長度是多少？

2．裝夾銑刀類

　　要求裝夾的銑刀是多大的？要強力還是標準的還是高速型的？

　　錐柄類幾號的柄?螺紋孔是多大?

3．裝夾絲攻類

　　要求剛性攻絲還是柔性攻絲？多大的絲錐？

4．裝夾面銑刀盤類

　　刀盤的直徑是多大？刀盤的內接圓多大？公制還是英制的孔？有沒有長度要求？

5．鏜孔刀

　　a.粗鏜刀

　　要模塊式的還是一體式的？要求加工的范圍是多大？加工的長度？是否要求加接長桿？

　　b.精鏜刀

　　要模塊式的還是一體式的？加工的精度為多少？加工的長度為多少？是否要求加接長桿而增大加工范圍？

　　6．對刀儀

　　要表式或數顯，還是投影的？測量的范圍多大？測量精度是多少？

旋轉類刀具

一．銑刀

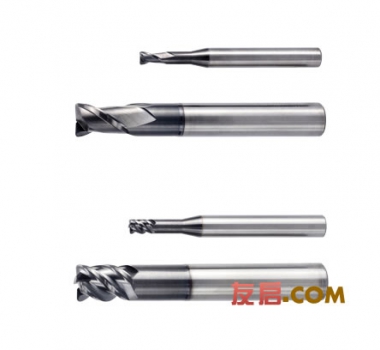

1.整體式銑刀

　　立銑刀要的是高速鋼還是硬質合金？加工的硬度為多少？長度要求少？多少刃？球頭的還是平頭的？柄部是多少度？螺紋為多少？什么樣的涂層? 螺旋升角多少度？

2.刀片式銑刀

1）心軸類銑刀

　　要求直徑多大？刀片的角度有無要求？要多長的加工長度？

2）刀盤類；

　　多大的直徑？要求刀片的角度是多少？精加工還是粗加工？有無要求刀具清角？

二．絲攻類

1）螺旋絲攻

　　要左旋的還是右旋的絲攻？要求螺紋尺寸多大？是公制還是英制的？加工精度是幾級的？加工的材質是什么？柄部哪國的標準?

2）直槽絲攻

　　加工的材質是什么？是手攻還是機攻？

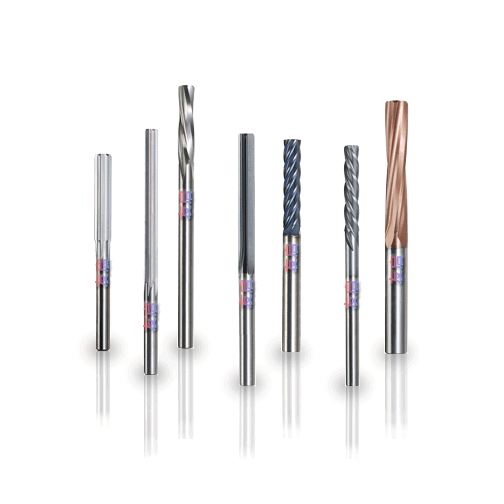

三．鉸刀

1）直柄鉸刀

　　加工的深度是多少？加工的精度是多少？加工的直徑是多大？

2）錐柄鉸刀

　　原有的錐套是幾號的？加工的深度是多少？加工的精度是多少？加工的直徑是多大？

四．倒角刀

　　要求倒角的范圍是多大？角度是多少度？

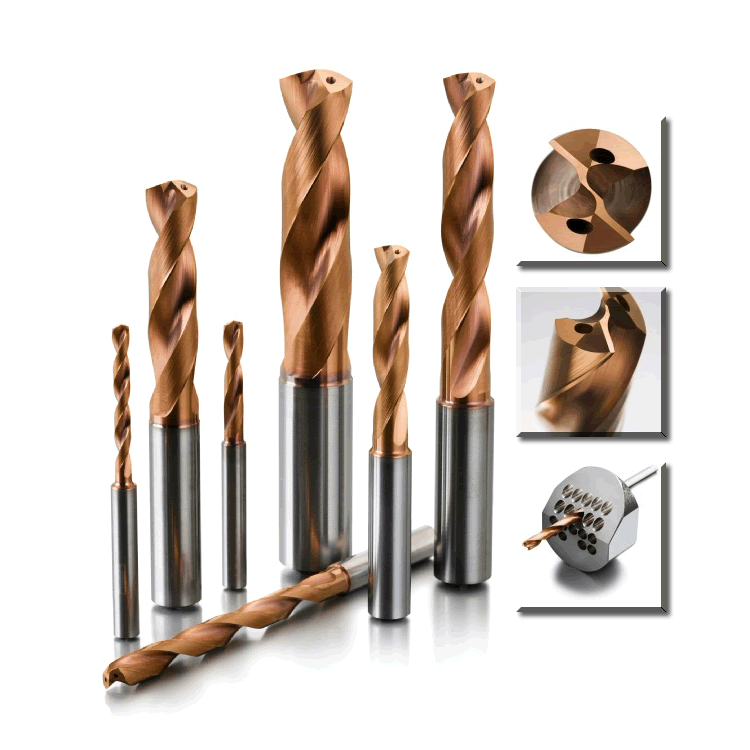

五．鉆頭

1）直柄鉆頭

　　要求鉆頭是高速剛還是硬質合金？加工直徑是多大？加工的深度是多少？刃部有無要求？

2）錐柄鉆頭

　　刀具的原有刀套是幾號的？加工直徑是多大？要求加工深度是多少？刃部有無要求？
